相控阵雷达视频融合预警机

相控阵雷达视频融合预警机

  • 所属分类:周界防入侵系统
  • 浏览次数:
  • 发布日期:2022-11-17 17:32:16
  • 产品概述
  • 性能特点
  • 技术参数




双目毫米波向控阵警戒雷达预警机


       DS-9000E是一款功能强大的综合性雷达,采用了现代微波技术和高速数字信号处理技术,24GHz频段远程扫描行人探测,使用高精准的雷达传感器芯片,射频前端采用多天线结构、可识别目标距离、速度、方位角信息,可划分区域监控报警,支持实时多目标跟踪,最多同时跟踪32个目标;支持外场全天候24小时工作,不受雨雪等恶劣天气影响。



功能优势:


1.能够对于30-200米之间的探测距离进行数字信号分析,有人体穿越时会产生开关量信号输出,每组含独立的发射器单元,防止非法入侵。



2.雷达的报警区域可以在现场设置调节,能设置非法入侵人员最快通过的速度和最慢通过的速度,能防止非法入侵人员搭高梯翻墙,能防止树叶、垃圾、大风、大雨引起的误报



3.雷达探测器的探测范围应是一个立体的探测范围,最.远防护距离可达200m, .宽防护距离可达50m当探测距离为200米时,探测器的安装高度不能低于2



4.外壳防护等级:防水等级: IP67



5.频率:9GHz-25GHz之间



6.探测范围边界及联动:在探测器设置为最.大探测距离的情况下,所达到探测范围边界形成一个宽1.5、高2.5米的橄榄型防护体,并可与监控系统联动。



7.可探测速度范围:探测器应能探测到参考目标以0.1m/s - 10m/s之间的任何速度向探测器移动,防范射线视觉不可见、防范部位隐蔽、防范严密(跑、跳、爬、钻均无法通过)



8.7*24小时对布防区域进行警戒,能准确的对人体进行识别,防止其它误报警动作;



9.防雨,防雾,适合户外使用、抗RFI/EMI干扰、适应各种恶劣环境、抗小动物干扰 、全天候工作以及防破坏外壳设计、高等级抗射频干扰和抗电磁干扰、容易安装和调整设置;多级灵敏度调节、用于保护高安全度的区域;



10.当雷达探测到入侵者时,可立即联动摄像机,实现报警监控联动;



11.多天线结构,可识别目标距离、速度、角度



12.实时多目标跟踪,最多跟踪32个目标



13.高灵敏度的横向检测能力



14.小于30秒的启动时间



15.数据传输支持TCP协议



16.供电电压:DC12V






应用领域:


  • 监所、油田、机场、厂区、码头等场所的周界安防监测

  • 边境、反恐安防

  • 多传感器融合下的智能安防

  • 仓库防盗系统

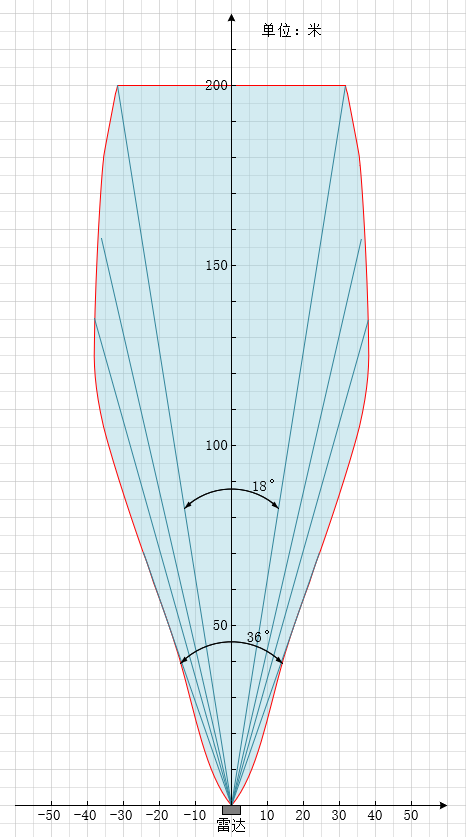

 作用范围






性能参数:


参数

数值

雷达性能

频段

24 GHz

带宽

150 MHz

发射功率(EIRP)

26dBm

最远检测距离

1米~200米

横向检测距离

1米~50米

距离检测精度

<±0.25m 或 <±2.5%

径向速度检测范围

-68.88  m/s…+68.88 m/s

速度检测精度

<±0.03m/s 或 < ±0.3%

跟踪目标数

1-32个目标

水平角度(3dB)

-12°…+12°

俯仰角度(3dB)

-7°…+7°

数据更新时间

100毫秒

通用参数

温度

-40℃…+85℃

防护等级

IP67

尺寸

153mm×153mm×35mm

重量

≤600克

供电

8 V…24 V

功耗

≤10W

接口

Ethernet接口

网络协议

TCP



1、供电电压:DC:12V

2、探测高度:最高2.5米

3、探测宽度:最宽50米

4、探测距离:最远防护距离可达 200m

5、外壳防护等级:防水等级: IP67

6、频率:9GHz-25GHz之间

7、高温试验:室外用:温度+85℃,持续时间2h,功能正常。

8、低温试验:室外用:温度-50℃,持续时间2h,功能正常。

9、辐射安全测试:探测器发射天线前方5cm处,辐射功率密度应小于5Mw/cm²

10、射频电磁干扰:频率范围:80MHz ~ 100MHz,场强10v/m,调制深度80%应无异常和报警发生

11、环境适应等级:三级,完全暴露于室外,环境温度变化范围应在零下50度至85度之间,平均相对湿度为90%至95%左右,可以抵御雨、雾、霾、强烈气流(风、水蒸气)、强烈阳光、沙尘等恶劣环境,适合安装在室外长期监测;

12、全天候工作以及防破坏外壳、防雨水设计;

13、可多级灵敏度调节;

14、可接入备用电源,保证停电时的正常使用;


参数

数值

雷达性能

频段

24   GHz

带宽

150   MHz

最大发射功率(EIRP)

26  dBm

最远检测距离

1~200

横向检测距离

1~150

距离检测精度

<±0.25m  <±2.5%

径向速度检测范围

-68.88  m/s…+68.88 m/s

速度检测精度

<±0.03m/s  < ±0.3%

最大跟踪目标数

32个目标

水平角度(3dB

-12°…+12°

俯仰角度(3dB

-7°…+7°

数据更新时间

100毫秒

通用参数

温度

-40…+85

防护等级

IP67

尺寸

153mm×153mm×35mm

重量

600

供电

8 V…24 V

功耗

10W

接口

Ethernet接口

网络协议

TCP
