PTK-7560单防区带输出模块

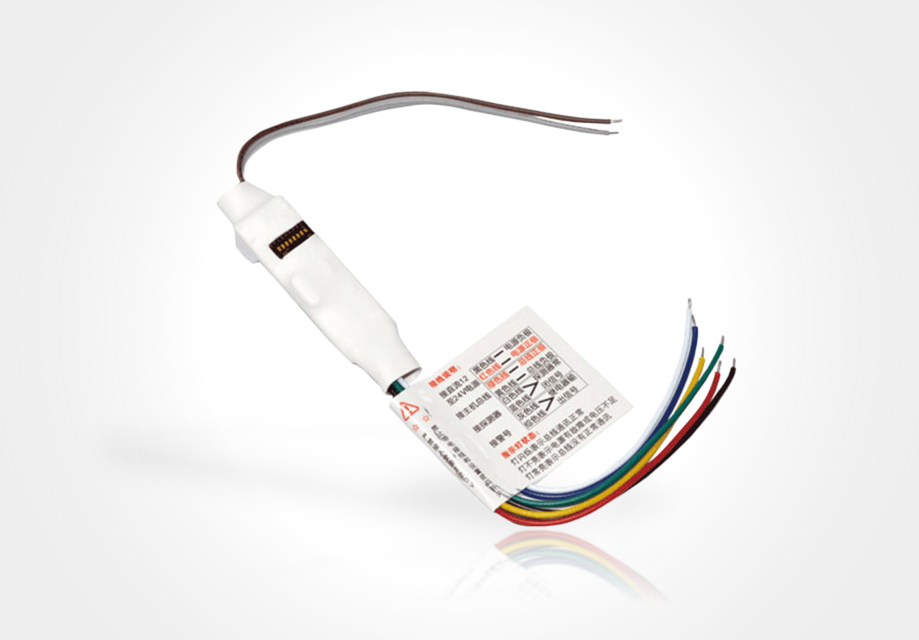

PTK-7560单防区带输出模块

  • 所属分类:总线扩展模块
  • 浏览次数:
  • 发布日期:2021-01-14 10:53:08
  • 产品概述
  • 性能特点
  • 技术参数

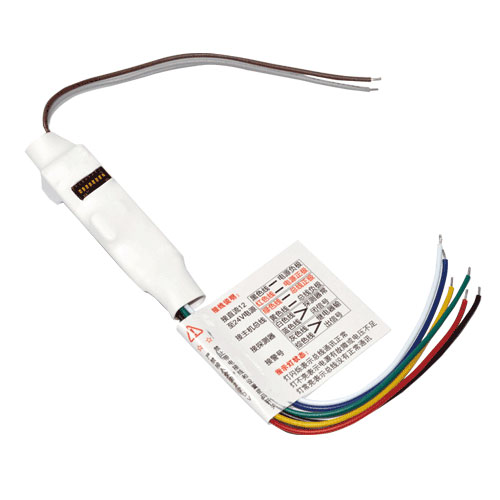

PTK-7560单防区带输出扩展模块


产品简介

PTK-7560单防区带输出扩展模块是具有总线通讯功能的防区输入设备,并带有通过1路继电器输出;总线与远距离的探测设备连接;可与PTK-7416、PTK-7464、PTK-7480等系统配套使用;带有地址编码设置开关。

可接入1个有线探测设备
探测设备为常闭输入
现场输出继电器信号
总线通讯方式
总线故障报警LED灯指示


规格及参数

尺寸:

6.2厘米 x 2.1厘米 x 1.3厘米(长x宽x厚)

报警电流:

120毫安

工作温度:

-10℃ ∽ +50℃;0-85%湿度

防区:

可接入1个常闭探测设备

工作电压:

直流9 ∽ 18伏

联网功能:

可与PTK-7416、PTK-7464等报警主机配合使用

工作电流:

20毫安

输出:

具有1路继电器输出,12V/1A

安装说明

直流电源接口:红线为正极,黑线为负极;

继电器输出接点可用于控制警号、灯光灯报警输出设备,棕色线接警号的负极-,灰色线接地。

RS485总线接口:绿色为通讯总线A,黄色为通讯总线B

防区输入接口:防区1和公共端直接连接探测器的常闭输出接点

同一个系统下(例7416系统)的PTK-7560或RS485终端设备地址不能重复

指示灯说明

电源状态指示灯说明:通电红色灯常亮。

通信状态指示灯说明:通讯正常红色灯开始闪烁,灯常亮表示总线通讯故障。

地址编码开关

在将PTK- 7560接入系统使用时,必须对其进行地址编码,编码通过编码开关进行设置,地址编码采用2进制编码方式。

在地址拨码开关对应的顺序为1-8(即高位为1,低位为8)
